Teibí: Le linn stampáil thrialach ar rollóirí barrchaolaithe le trealamh ceannteidil fuar ceithre stáisiún ardluais iompórtáilte, tháinig lochtanna tipiciúla chun cinn lena n-áirítear scoilteadh trasnánach bearnaí gearrtha, scoilteanna dromchla ar thrastomhas an sorcóir sheachtraigh agus chamfer, chomh maith le fillte a stampáil ar aghaidheanna chamfer. Deimhníonn anailís bunchúiseanna na lochtanna seo go léir mar gheall ar dhroch-chaighdeán amhábhar. Tar éis barrfheabhsú teicniúil a dhéanamh ar shlat sreinge GCr15 annealaithe sféaróideach atá tiomnaithe do cheannteideal fuar ardluais, comhlíonann an táirge na ceanglais phraiticiúla táirgthe go hiomlán.

Eochairfhocail: imthacaí sorcóir barrchaolaithe; sorcóir barrchaolaithe; meaisín ceannteidil fuar ardluais; cruach imthacaí GCr15; locht ; anailís teip

1 Próiseas Meaisínithe de Cheithre-Stáisiún Ard-Meaisín Ceannteidil Luas Fuar

Chun an cumas stampála a fheabhsú do rollóirí barrchaolaithe a bhfuil trastomhas seachtrach níos mó ná 20 mm acu, glactar le meaisín ceannteidil fuar ceithre stáisiún ardluais allmhairithe. Seachadann an trealamh táirgiúlacht ard ag ráta stampála suas le 100 píosa in aghaidh an nóiméid agus táirgeann sé-rollóirí ardchruinneas saor ó splanc tar éis foirmithe. Mar sin féin, ní mór an t-amhábhar don mheaisín seo a bheith sféaróideach slat sreang annealed, agus ní sholáthraíonn monaróirí cruach speisialta príomhshrutha baile ach cruach GCr15 os cionn Φ20 mm i bhfoirm barra soladach. Tar éis idirbheartaíochta, soláthraíonn soláthraí cruach speisialta slat sreang annealed spheroidized saincheaptha don phróiseas ceannteidil fuar seo.

Is iad seo a leanas na bunriachtanais theicniúla don tslat sreang trialach: próiseáilte trí líníocht dhúbailte & feannadh dúbailte le críochnú dromchla; micreastruchtúr análaithe sféaróideach rátáilte Grád 2~4 in aghaidh GB/T18254-2002; cruas rialaithe ag 170 ~ 185 HB. Tarlaíonn dianchruachan oibre le linn dífhoirmiúchán fuar il-pas, rud a chuireann bac ar fhoirmiú ina dhiaidh sin, agus mar sin tá an riachtanas cruas sách íseal. Ní rachaidh doimhneacht dícharbúraithe dromchla aon-thaobh thar 0.8% de thrastomhas ainmniúil cruach; lamháltas tríthoiseach ar thrastomhas na slaite ná 0 ~ -0.05 mm, agus na sonraíochtaí atá fágtha ag cloí leis na comhaontuithe teicniúla ceannaigh ábhartha.

Clúdaíonn stampáil rollóirí barrchaolaithe ar an meaisín ceannteidil fuar ceithre stáisiún ceithre stáisiún oibre seicheamhach: lomadh bán → suaitheadh ​​deiridh → réamhfhoirmiú → foirmiú bailchríoch, agus léirítear scéimreach foirmithe i bhFíor 1.

Fíor 1 Léaráid Scéimreach de Cheathair-Próiseas Foirmithe Stampála

lomadh bán: Cruthaíonn lomadh muinchille-cineál lomadh bán bearnaí le mion-dhífhoirmiú agus aghaidheanna deiridh thart ar ingearach leis an líne aiseach bhán.

Deireadh trína chéile: Leibhéil aghaidheanna foirceann bán míchothrom ingearach leis an ais, aontaíonn fad bán agus cuireann sé suas ciorcal bán seachtrach.

Roimh{0}}fhoirmiú: cruthaíonn sé an comhrian barrchaolaithe go garbh, crapadh toise deiridh beag, cruthaíonn sé cuas cuasach ar aghaidh mhór agus leathnaíonn sé an trastomhas seachtrach amach.

Críochnaigh foirmiú: Críochnaíonn toisí sorcóir go caoinfhulaingt sonraithe.

Tarlaíonn dífhoirmiúchán mór agus cruasú oibre iontach ar -chaimféar mór, ar thrastomhas seachtrach, ar aghaidh deiridh na foircinn mhóra agus bheaga agus ar -seamair bheag le linn an fhoirmithe. Tá éagsúlacht chruas na rollóirí críochnaithe ag suíomhanna difriúla liostaithe i dTábla 1. I gcomparáid le rollóirí ó phreasa meicniúla stáisiúin aonair, tá cruinneas níos fearr tríthoiseach ag táirgí ón meaisín seo, deireadh a chur le próisis phoist cosúil le baint splanc, meilt bog trastomhas seachtrach agus meilt bog aghaidh deiridh, rud a fheabhsaíonn an ráta úsáide amhábhar go mór.

Tábla 1 Éagsúlacht Cruas an Rollóra Stampáilte ag Staideanna Éagsúla (Aonad: HB)

2 Anailís Lochtanna ar Rollóirí Barrchaolaithe Stampáilte

Le linn rollóirí barrchaolaithe a fhoirmiú mar atá léirithe i bhFíor 1, áirítear ar na lochtanna athfhillteacha scoilteadh trasnánach ar bhánna lomtha, scoilteanna dromchla aiseach ar thrastomhas seachtrach agus chamfer mór, agus lochtanna fillte ar dhromchlaí seamair. Tar éis iniúchadh córasach a dhéanamh ar threalamh, bás agus amhábhar, déantar droch-chaighdeán sreang cruach trialach a fhíorú mar bhunchúis.

2.1 Briseadh Trasna ar Bhearnaí Loiscthe

Is minic a tharlaíonn scoilteanna trasnacha comhthreomhar leis an eitleán lomadh ar bhánna lomtha ag an stáisiún gearrtha, rud a chuireann stad éigeandála agus aláram ar an meaisín ceannteidil fuar. Déantar eiseamail mhiotalagrafaíochta a ghearrtar as bearnaí scoilte a eitseáil le tuaslagán alcóil d'aigéad nítreach 2%. Nochtann breathnóireacht mhicreascópach péarlaite lamellar ollmhór móide cáithníní garbh-charbíde (Fíor 2). De réir caighdeán GB/T18254-2002 do chruach ardcharbóin imthacaí cróimiam, tá an micreastruchtúr sféaróideach róthéite agus grádaithe os cionn Grád 6. Déantar mórchruas na bearnaí scoilte a thomhas ag 187 HB trí thástálaí cruas Brinell.

Nochtann iniúchadh samplála ó cheann, lár agus eireaball an chorna sreinge céanna microstructure annealing neamhréireach: Tá struchtúir sféaróideach Grád 4, 5 agus 6 taobh le chéile, le cruas ó 184 HB go 189 HB. Laghdaíonn microstructure spheroidized neamhcháilithe, go háirithe pearlite lamellar iomarcacha, insínteacht cruach go suntasach. Cuireann strus teanntachta comhchruinnithe in aice le heitle lomadh le linn gearradh bán tús le scoilteadh trasnánach bán.

Figiúr 2 Micreastruchtúr Annealaithe Sféaróideach de Bhán Tras-Chraicte

2.2 Scoilteanna Dromchla ar Mhór-Trastomhas Deiridh Amuigh agus Seamfar Rollóirí

Faightear scoilteanna dromchla aiseach go coitianta ar thrastomhas mór taobh amuigh agus ar chamfer na rollóirí críochnaithe, le scoilteanna páirteach ag síneadh ar aghaidheanna deiridh. Cruinníonn iniúchadh cáithníní maighnéadacha ar pháirteanna críochnaithe go leor púdar maighnéadach i suíomhanna móra seamair. Tar éis picilte te (aigéad hidreaclórach tionsclaíoch tiubhaithe 50% + 50% uisce, sáithithe ag 70 céim ar feadh 30 nóiméad), tagann micreacracks dlúth aiseach chun cinn thar dhromchlaí chamfer. Is beag microcracks comhionanna atá ar -seamair bheag.

Tá rollóirí a bhfuil scoilteanna aiseacha taobh amuigh acu roinnte go hingearach le treo scoilte le haghaidh anailís mhiotalagrafaíochta. Léiríonn micreagraf scoilteanna roinnte ina dhá shraith: an ciseal crack garbh seachtrach le dícharbúrú dromchla, agus ciseal crack fíneáil istigh saor ó dhícharbú (Fíor 3). Aithníonn iniúchadh microstructure ar shlat sreinge amh ciseal dícharbúraithe leanúnach 0.3 ~ 0.4 mm ar dhoimhneacht cruach (Fíor 4), mar aon le scoilteanna aiseach domhain scaipthe agus go leor scratches dromchla éadomhain.

Tarlaíonn fairsingiú mór gathach amach ar thrastomhas seachtrach agus chamfer mór le linn foirmiú fuar, ag gabháil le dianchruachan oibre agus insínteacht mheathlaithe. Iomadaíonn lochtanna dromchla atá ann cheana féin (scoilteanna/scratches) laistigh den tsraith dhícharbóirithe le péarlach lamellar isteach i scoilteanna macrascópacha faoi strus foirmithe; Faigheann an réigiún dícharbúraithe timpeall scoilteanna lochtanna dromchla bunaidh ón amhábhar le hoidhreacht agus forbraíonn rannóga crack neamh-dhícharbúraithe ó iomadú crack i stampáil. I gcodarsnacht leis sin, fáltais fhoirmithe deiridh bheaga trí dhífhoirmiú crapadh isteach a chuireann srian le leathnú scoilte.

Figiúr 3 Tras{1}}Roinn Mhoirfeolaíocht na Crack Aiseach ar Trastomhas Seachtrach Rollóra Stampáilte

Figiúr 4 Ciseal Dícharbúraithe Dromchla déanta as Cruach Amh le Micreacráin Ocsaíd Idirghrinniúla ar Dhromchla Barr

Baintear scoilteanna agus scratches éadomhain ar an dromchla sorcóir seachtrach le linn oibriú meilt ina dhiaidh sin, ach fanann dromchlaí an chamfer gan talamh agus coinníonn siad lochtanna beaga, rud a fhágann go bhfuil carnadh púdar maighnéadach le linn iniúchta deiridh MPI.

2.3 Stampáil Fillte Fillte ar Roller Chamfer

Aithnítear le hamharciniúchadh ar rollóirí foirmithe fabhtanna fillte atá scaipthe go siméadrach feadh na haise lárnacha ar na seamróga móra agus beaga{-deireadh. Déantar damáiste bás a chur as an áireamh tar éis fabhtcheartaithe; Eascraíonn fillte ó "miotal iomarcach" breise ar fhoirceann bán áitiúil a ghintear sa nós imeachta lomadh.

Tugann trasghearradh briste den bhán lomadh comhrian éilipse gar, agus fórsa lomadh ag ailíniú feadh mion-ais na héilipse. Tá farasbarr miotail stróicthe 1 ~ 2 mm ar leithead ar dhá cheann na mór-ais, difriúil ó dhromchla lomadh néata in áiteanna eile (Fíor 5). Léiríonn sonraí staidrimh nach dtarlaíonn fillte chamfer nuair a sheasann cruas amhábhar thart ar 192 HB; tagann fillte chun cinn go seasta don stoc cothaithe faoi bhun 190 HB de bharr insínteacht iomarcach a fhágann go mbíonn burr stróicthe/miotal barrachais ar an taobh bán le linn gearrtha. Dá bhrí sin, tá cruas bonn íseal cruach amh ina chúis le ciumhais stróicthe neamhrialta agus fillte chamfer ina dhiaidh sin tar éis a fhoirmiú.

3 Tástáil Feabhsaithe agus Fíoraithe Cáilíochta Amhábhar

Críochnaíonn rianú lochtanna ceithre mhíbhuntáiste ríthábhachtacha a bhaineann le slat sreinge trialach tosaigh: (1) Micrstruchtúr análaithe sféaróideach éagothrom a chomhlíonadh; (2) Níos mó ná-ciseal dícharbúraithe dromchla neamhbhailí tiubh; (3) Scoilteanna dromchla randamach agus scratches ar chruach; (4) Cruas annealing spheroidized undersized.

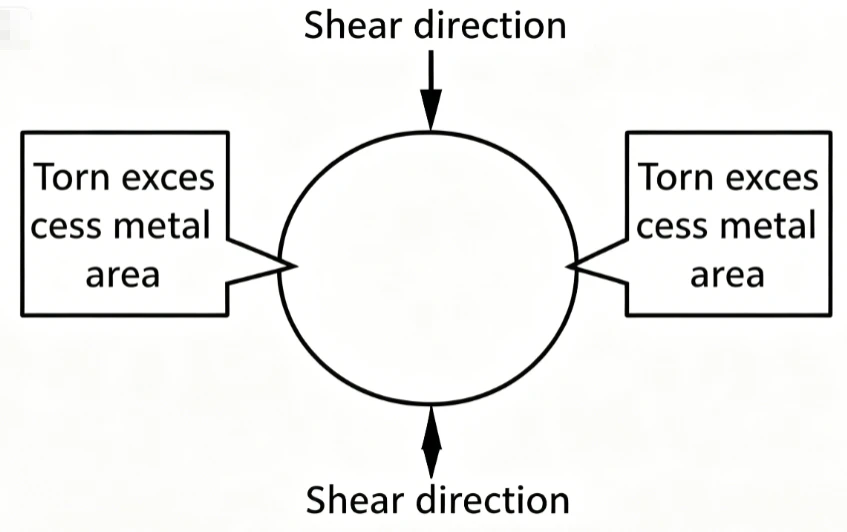

Fíor 5 Scéimreach de Bharracht stróicthe-Criosanna Miotail ar Dhromchla Briste Cainte

Déantar sonraíochtaí teicniúla athbhreithnithe do shlat sreinge cáilithe a fhoirmiú mar seo thíos:

Micreastruchtúr annealaithe sféaróideach rialaithe laistigh de Ghrád 2~4 le struchtúr aonfhoirmeach trasna corna sreinge amháin;

Dícharbú nialasach dromchla ar chruach críochnaithe;

Níl aon scoilteanna dromchla nó scratches meicniúla ceadaithe;

Cruas annealed spheroidized rialaithe ó 195 HB go 207 HB; míreanna teicniúla atá fágtha gan athrú.

Athsholáthróirí sreang thrialach a chomhlíonann sonraíochtaí nuashonraithe: struchtúr sféaróideach grádaithe Grád 2, cruas mórchóir 203 HB, dícharbúrú iomlán-dromchla saor in aisce gan scoilteanna nó scratches. Cuireann tástáil stampála baisc le stoc cothaithe feabhsaithe deireadh le gach fabht foirmithe roimhe seo, agus cuireann an meaisín ceannteidil fuar-luas ceithre stáisiún ardluais deireadh le gnáththáirgeadh cobhsaí.
